Tutorial Landkarten-Beschriftung

Die Möglichkeiten in RegioGraph bezüglich der Landkarten-Beschriftung sind nahezu unbegrenzt. Allerdings geschieht fast nichts automatisch, sondern der Benutzer muss alle entsprechenden Einstellungen vornehmen. Wir wollen Ihnen hier einen Überblick über alle Möglichkeiten bezüglich der Landkartenbeschriftung geben. Dieses Tutorial setzt Grundkenntnisse in RegioGraph voraus!

Inhalt:


	Wichtige Vorbemerkung - Auswahl ArbeitsLayer
	» Kapitel 1 Ein- und Ausblenden der Beschriftung
	» Kapitel 2 Selektives Ein/Ausblenden der Beschriftung - Nur einige beschriften
	» Kapitel 3 Beschriftung einstellen - Welcher Text soll verwendet werden
	» Kapitel 4 Formatieren der Beschriftung - Größe, Farbe, Schriftart, Freistellung etc.
	» Kapitel 5 Zahlenformate, Präfixe und Suffixe (€)
	» Kapitel 6 Beschriftungen ausrichten und manuell verschieben
	» Kapitel 7 Beschriftung manipulieren mit den KartenLayer-Einstellungen

Wichtige Vorbemerkung - Auswahl ArbeitsLayer

Bevor Sie auf der Landkarte etwas einstellen/ändern/formatieren, müssen Sie immer zunächst den relevanten KartenLayer als ArbeitsLayer einstellen. Da die Landkarte zumeist aus mehreren KartenLayern besteht und in der Regel zu einer Zeit nur ein KartenLayer bearbeitet werden kann, ist diese Auswahl zwingend!
Die Einstellung des ArbeitsLayer wird im (oberen) Fenster "Karteninhalt" vorgenommen:

Da die Beschriftung auf der Landkarte immer zu bestimmten Kartenobjekten gehört (z.B. die Bundesländernamen zu den Bundesländern), muss für die Bearbeitung der Beschriftung immer zuerst der entsprechende KartenLayer eingestellt werden.

Kapitel 1 Ein- und Ausblenden der Beschriftung

Das Ein- und Ausblenden der Beschriftung für Landkartenobjekte wird über die Symbolleiste Beschriftung oder über das Menü Landkarte\Beschriftung realisiert.

Neben den beiden Einstellungen Beschriftung einblenden und Beschriftung ausblenden steht als drittes die Einstellung Überlappung verhindern zur Verfügung, die auf einem KartenLayer nur so viele Beschriftungen einblendet, wie gerade überlappungsfrei Platz haben.

Beschriftung an                    Beschriftung aus                  Überlappung verhindern

Hinweis!

Die Überprüfung auf Text-Überlappungen findet standardmäßig nur innerhalb des KartenLayers statt. Kommt es zu Überlappungen mit Beschriftungen auf einem anderen KartenLayer, wird dieses nicht automatisch berücksichtigt. Hierzu dient optional die KartenLayer-Einstellung Überlappung global prüfen.

Kapitel 2 Selektives Ein\Ausblenden der Beschriftung - Nur einige beschriften

Auf einem KartenLayer müssen nicht immer alle Kartenobjekte beschriftet sein. Möchten Sie nur einige bestimmte Kartenobjekte beschriften, können diese vorab (vor dem Ein- oder Ausblenden der Beschriftung) ausgewählt werden. Dazu dienen die Auswählwerkzeuge (siehe RegioGraph Hilfe Bearbeiten\Auswählen).

Alle Bundesländer beschriftet                       Nur die Flächenstaaten beschriftet

Kapitel 3 Beschriftung einstellen - Welcher Text soll verwendet werden

Jede Datenspalte aus der LayerTabelle kann potentiell als Landkartenbeschriftung verwendet werden. Es können auch mehrere Datenspalten eingestellt werden. Ändert sich der Wert (Text) in der LayerTabelle, so ändert sich auch die Beschriftung auf der Landkarte.

Die Einstellung, welche Datenspalte verwendet werden soll, wird in einer Landkarte über Beschriftung einstellen vorgenommen.

Auswahl per Doppelklick oder über die grünen Pfeiltasten.
Diese Einstellungen gilt immer für alle Objekte eines KartenLayers!

Bundesländer beschriftet mit Bundesland (Name) und Kaufkraft (Zahl)

Hinweis!

Wollen Sie eigene Texte verwenden, die noch nicht in der Tabelle vorhanden sind, müssen Sie diese Werte zunächst in die Tabelle schreiben oder importieren.

Kapitel 4 Formatieren der Beschriftung - Größe, Farbe, Schriftart, Freistellung etc.

Das Schriftformat kann rudimentär über die Schnellformatleiste oder vollständig über den Dialog (Menü)Format\Schrift angepasst werden:

Schriftart, Größe und Farbe für alle Beschriftungsspalten gemeinsam einstellen

Über die beiden Farbfelder wird die Schriftfarbe und die Farbe der Freistellung eingestellt

Sobald mehrere Beschriftungsspalten vorhanden sind, kann (ab RegioGraph Version 12/2011) das Schrift-format für jede Spalte (Beschriftungszeile) separat definiert werden. Der Aufruf des Schriftdialogs erfolgt durch Doppelklick auf eine Beschriftungsspalte oder für Mehrfachauswahl durch Auswählen (bei gedrückter Shift-Taste) mehrerer Beschriftungsspalten und Anklicken des Schriftart-Icons am unteren Rand des Dialogs.

Unterschiedliche Schriftformate für 3 Beschriftungsspalten

Hinweis!

In den vorhergehenden Versionen (bis 11/2010) kann nur ein Schriftformat für alle Spalten eingestellt werden!

Freistellen

Eine sehr wichtige Einstellung ist die Freistellung mit Kontur oder Freistellung mit Rechteck (Schriftdialog -> Effekt). Dadurch wird die Schrift besser lesbar, wenn sich unter dem Schriftzug störende Elemente befinden. Die Hintergrundfarbe der Freistellung muss dabei nicht immer weiß sein!

Unterschiedliche Schriftformate

Auf einem KartenLayer müssen nicht immer alle Kartenobjekte gleich beschriftet sein. Möchten Sie das Schriftformat nur für einige bestimmte Kartenobjekte ändern, können diese vorab ausgewählt werden. Dazu dienen die Auswählwerkzeuge (siehe RegioGraph Hilfe Bearbeiten\Auswählen).

Alle Beschriftungen einheitlich                        Unterschiedliche Beschriftungen

Kapitel 5 Zahlenformate, Präfixe und Suffixe (€)

Über die Spalteneigenschaften in der LayerTabelle können die Beschriftungen auf der Landkarte mit einem Präfix (z.B. Umsatz: ) und Suffix (z.B. €) versehen werden. Für Zahlen kann das Zahlenformat definiert werden. Der Dialog Spalteneigenschaften wird in der Tabelle über das Kontextmenü (rechter Mausklick auf die relevante Spalte) Punkt Einstellungen aufgerufen:

                (Abweichender Dialog in älteren Versionen von RegioGraph)

Beschriftungsspalte Kaufkraft mit Präfix+ Suffix und Anzahl Dezimalstellen = 0

Hinweis!

Die Spalteneigenschaften können für jede (Beschriftungs-)Spalte einzeln eingestellt werden. Die Einstellungen haben aber Auswirkungen auf die Beschriftung aller Landkarten, in der die jeweilige Spalte verwendet wird! Wollen Sie auf mehreren Landkarten mit unterschiedlichen Einstellungen arbeiten, müssen Sie die Spalte in der Tabelle duplizieren.

Kapitel 6 Beschriftungen ausrichten und manuell verschieben

Beschriftungen werden bei Gebiete/Flächen an einem bestimmten zentralen Punkt dargestellt. Bei einem Punktobjekt (Kunde, Stadt etc.) oder wenn auf einem Layer eine Symbol oder Diagramm-Darstellung (Analyse) aktiv ist, kann die Beschriftung am Punkt/Symbol/Diagramm ausgerichtet werden. Bei Bedarf kann aber jede Beschriftungsposition manuell korrigiert werden.

Beschriftung verschieben

Jede Beschriftung kann mit dem Auswähl-Werkzeug bei gedrückter Strg(Ctrl)-Taste verschoben werden.

Original Beschriftungspositionen                          Korrigierte Beschriftungspositionen

Beschriftung am Objekt ausrichten

Die Ausrichtung der Beschriftung an Punkten/Symbolen/Diagrammen erfolgt über den Befehl

Die 9 Ausrichtungsmöglichkeiten an Punkten/Symbolen/Diagrammen

Zusätzlich eine Linie zeichnen lassen

Eine weitere Einstellungsmöglichkeit bei Art der Ausrichtung ist Frei verschiebbar mit Linie. Sobald dann die Beschriftung weg vom zentralen Punkt verschoben wird, wird eine Linie eingezeichnet.

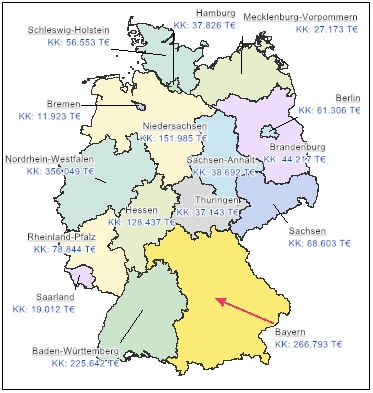

Verschobene Beschriftung mit Linien
Zusätzlich sind hier die die Spaltenwerte unterschiedlich ausgerichtet (rechts, zentriert, links)


Die Linien können über den Dialog Erweiterte Einstellungen formatiert werden


Hinweis!

Alle weiteren Einstellungen im Dialog Erweiterte Einstellungen können auch über die KartenLayer-Einstellung realisiert werden und werden daher im nächsten Kapitel beschrieben. Einzige weitere Ausnahme ist der Schriftwinkel (Grad), der nur hier eingestellt werden kann: z.B. bedeutet 180, dass die Schrift auf dem Kopf steht, bei 90 und 270 steht die Schrift vertikal.

Kapitel 7 Beschriftung manipulieren mit den KartenLayer-Einstellungen

Über die KartenLayer-Einstellungen können eine Reihe von Voreinstellungen getroffen werden, die für die Beschriftung relevant sind. Die Einstellung muss/kann für jeden KartenLayer separat erfolgen. Die Einstellungen eines KartenLayers werden im Fenster Karteninhalt sichtbar gemacht durch Doppelklick auf einen KartenLayer.

Die folgenden Einstellungen sind für die Beschriftung relevant:

	Überlappungen global prüfen: Sollen die Beschriftungen mit allen anderen Beschriftungen auf allen anderen Layern auf Überlappung geprüft werden?
	Beschriftung nach oben: Soll die Beschriftung auf der Karte ganz nach oben (über alle Layerobjekte) gestellt werden?
	Schrifthöhe konstant: Soll Beschriftung beim Zoomen konstant groß bleiben?
	Beschriftung zeigen? Soll die Beschriftung immer oder nur in ein bestimmten Maßstabsbereich (Zoombereich) angezeigt werden. Z.B. zeige die Beschriftung erst, wenn "tief" hineingezoomt wurde.

Beispiele:

Überlappung global prüfen

Die Einstellung muss für alle beteiligten KartenLayer getroffen werden, hier im Beispiel sowohl für KartenLayer Bundesländer als auch für KartenLayer 2-stellige Postleitregionen! Wichtig zusätzlich muss für den einzelnen Layer die Beschriftung mit Überlappung_verhindern und nicht mit Beschriftung_an eingestellt sein.

Überlappung global prüfen 2x Aus                    Überlappung global prüfen 2x An
Beschriftung für KartenLayer 2-stellige Postleitregionen + Bundesländer: 2x Überlappung verhindern


Beschriftung nach oben

Die Zeichenreihenfolge der KartenLayer (was liegt unten - was liegt oben) wird durch die Reihenfolge der KartenLayer im Fenster Karteninhalt definiert und kann dort durch Drag und Drop der KartenLayer manipuliert werden. Die Beschriftung der Kartenobjekte eines KartenLayers wird generell zusammen mit den Kartenobjekten gezeichnet. Liegen andere KartenLayer darüber, können Beschriftungen überdeckt werden. Mit der Einstellung Beschriftung nach oben wird die Beschriftung in der Zeichenreihenfolge ganz nach oben gebracht.

Aus                                       Aus                                                          An

(Einstellungen für KartenLayer AD-Gebiete Beschriftung nach oben)
